Типы гибридных силовых установок

На данный момент модели с гибридными силовыми установками выпускает, пожалуй, каждый крупный автопроизводитель. В этой гонке эковооружений потребителям предлагают несколько типов гибридов. Чем же они отличаются друг от друга?

гибридная силовая установка

Установкой гибридных силовых установок автопроизводители добиваются нескольких целей. Во-первых, это снижение выбросов углекислого газа (СО₂), который является источником парникового эффекта на планете и ведет к глобальному потеплению. Во-вторых, уменьшение расходов на топливо, которые несут на себе автовладельцы. И в-третьих, повышение динамики разгона автомобиля благодаря двум источникам крутящего момента.

Два первых преимущества достигаются за счет возможности перемещения на электротяге (особенно в режимах, когда КПД у ДВС низкий), режима рекуперации энергии торможения (торможение электродвигателем, который работает в режиме генератора, вырабатывая электроэнергию для подзарядки АКБ), разгона с помощью ДВС и электродвигателя, выключения ДВС при кратких остановках (системы start-stop).

Конструктивно все это происходит по-разному, поэтому получаемый эффект тоже отличается.

Классификация гибридов

Общепринятая классификация гибридов подразумевает три их типа: последовательный, параллельный и последовательно-паралельный.

 Последовательный гибрид  – конструкция, в которой двигатель внутреннего сгорания (бензиновый или дизельный) приводит в действие только генератор. ДВС в этой схеме работает в режиме максимальной экономии топлива. Электроэнергия, вырабатываемая генератором, поступает или на тяговый электродвигатель, или в аккумуляторную батарею. Электродвигатель в этой схеме через трансмиссию передает на колеса требуемый крутящий момент, а в режиме торможения работает как генератор, подзаряжая АКБ (режим рекуперации энергии торможения). Такие гибриды маркируются аббревиатурой REEV (range-extended electric vehicle) или EREV (extended-range electric vehicle).

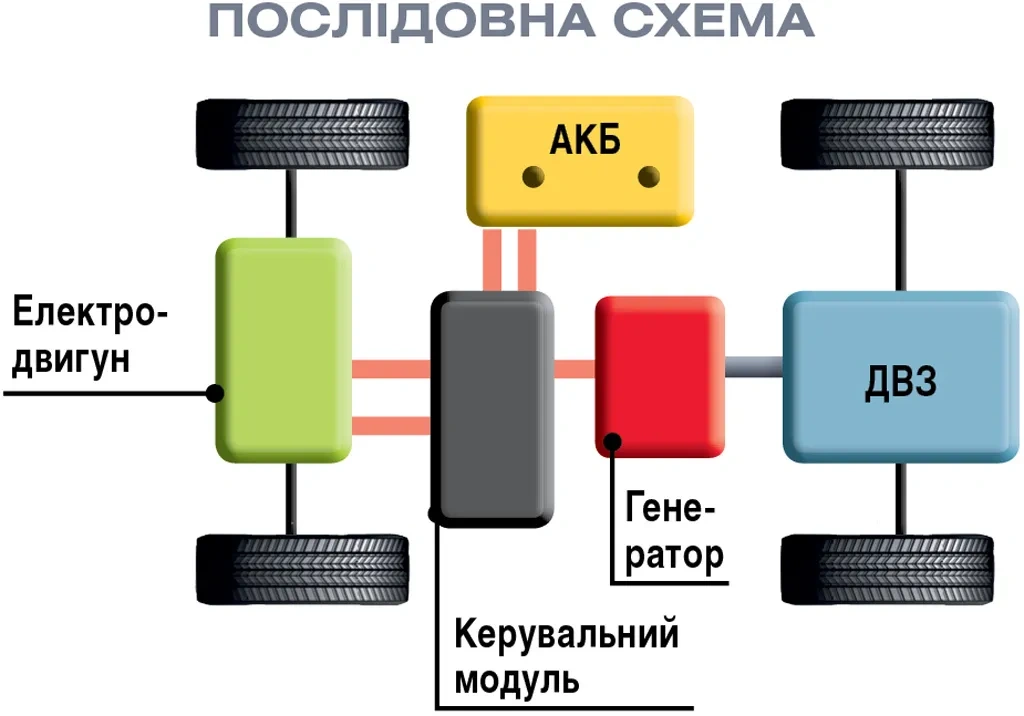

Последовательный гибрид

Подобная конструкция имеет свои преимущества и недостатки. Плюсы этой схемы – постоянная работа ДВС в самом экономичном режиме, простота управления и отсутствие сложной трансмиссии. Из минусов следует отметить малый КПД механизма передачи энергии от ДВС к ведущим колесам автомобиля. Такая конструкция используется в модели BMW i3 REx, спорткупе Cadillac ELR и Chevrolet Volt 2015 модельного года, а также в автобусах с гибридными силовыми установками, например Toyota Coaster Hybrid.

 Параллельная конструкция  вооружена ДВС и тяговым электромотором, которые связаны с ведущими колесами автомобиля. Электромотор здесь питается от аккумуляторной батареи. Поскольку крутящий момент от первичного вала может быть напрямую передан на колеса авто, коэффициент полезного действия такого гибрида выше. В этой схеме используется один или два электромотора (гене-ратор+тяговый мотор). В первом случае электромотор может работать и в режиме генератора, и в режиме тягового двигателя. Но в такой схеме довольно сложная конструкция трансмиссии, потому что крутящий момент нужно передавать на колеса и от ДВС, и от электромотора. Помимо этого, ДВС не может все время работать в эконом-режиме. Такую конструкцию силовых агрегатов имеют модели Honda – Civic Hybrid, Insight и CR-Z.

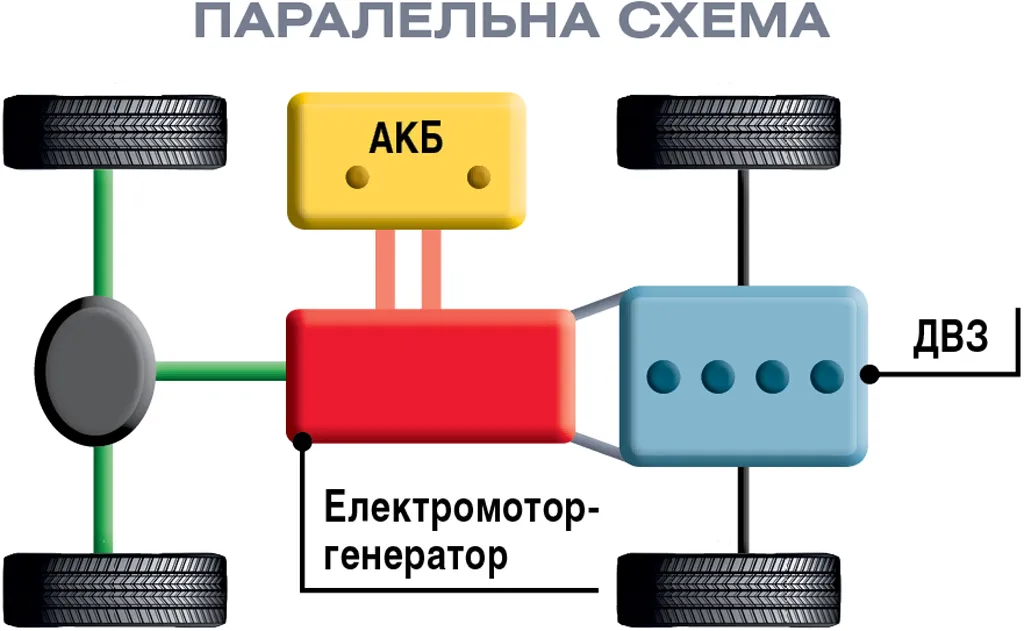

параллельная конструкция гибридной силовой установки

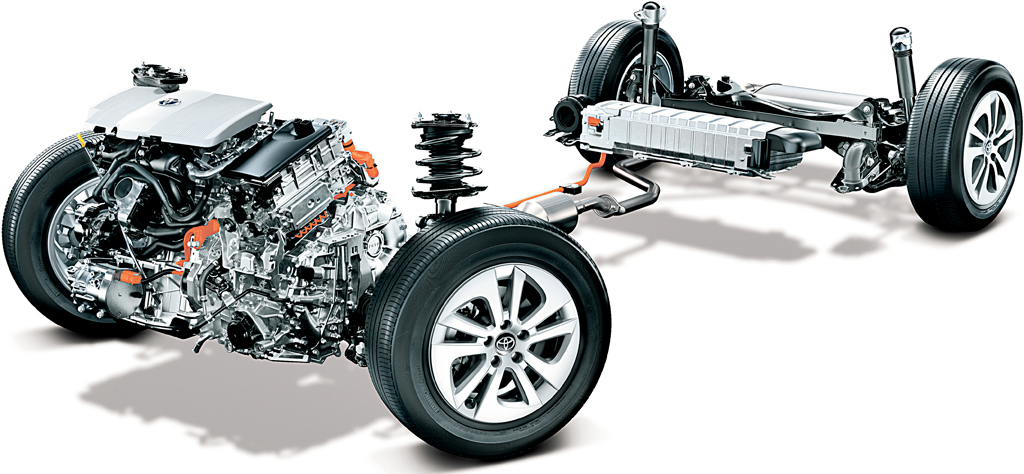

 Последовательно-параллельная конструкция  гибридной силовой установки сочетает в себе обе вышеупомянутые схемы. Благодаря такой комбинированной схеме удалось получить преимущества обеих систем. В данной случае имеется и ДВС, и электромотор, и в зависимости от условий движения машина может ехать либо только на электротяге (до 1,5–2,0 км), либо только на тяге от ДВС, либо движущую энергию колеса могут получать и от ДВС, и от электромотора. У компании Toyota в силовой установке Toyota Hybrid System использован планетарный делитель силового потока (крутящего момента), который поступает от двигателя внутреннего сгорания и может гибко изменяться, передавая часть энергии на генератор, а часть – на колеса автомобиля. Вырабатываемая при этом электроэнергия может сразу идти как для питания силового электродвигателя, так и для подзарядки аккумуляторных батарей. Данная конструкция внедрена в ряде моделей Toyota, в числе которых Prius, Yaris Hybrid, Auris Hybrid, Camry Hybrid, Avalon Hybrid, а также в моделях Lexus – CT 200h, IS 300h, GS 300h, GS 450h.

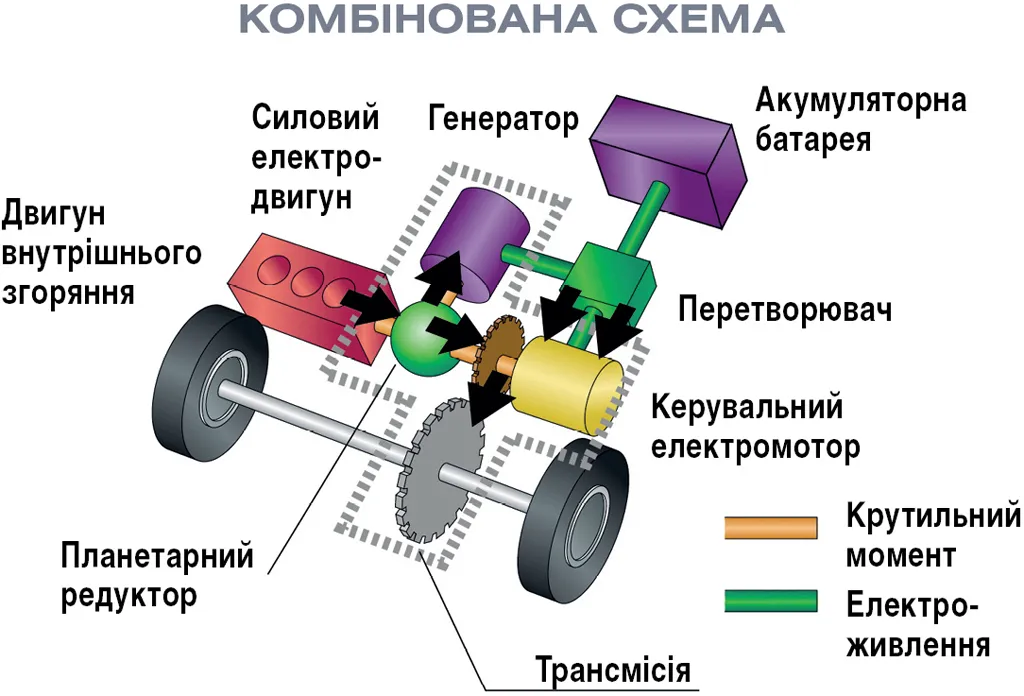

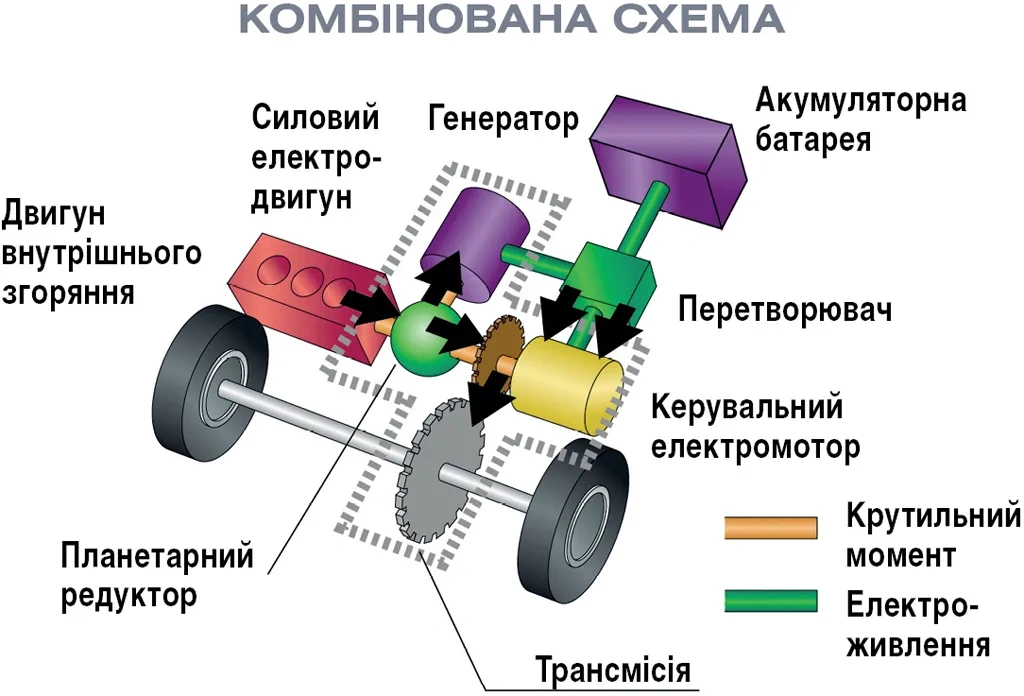

Последовательно-параллельная конструкция гибридной силовой установки

Комбинированный гибрид применяется и в полноприводных моделях. Но в них колеса передней оси приводятся в действие вышеописанной комбинированной системой, как у переднеприводных моделей, а для привода колес задней оси используется отдельный электродвигатель. Такая конструкция значительно проще, без сложной трансмиссии с карданными передачами и редукторами. Ее применяют в полноприводных внедорожниках, например в Toyota Highlander Hybrid и RAV4 Hybrid.

Подзаряжаемые гибриды

Раньше считалось, что гибриды могут подзаряжать себя только сами, когда электромотор работает в режиме генератора (при рекуперации энергии торможения, при движении в режиме торможения двигателем и т.д.). Но Toyota в числе первых пошла дальше и сделала модель Prius подзаряжаемой. Эти гибриды получили название plug-in hybrid (Plug-in Hybrid Electric Vehicle, PHEV). Они имеют на борту АКБ повышенной емкости (у Toyota литий-ионные вместо никель-металлгидридных), которые можно подзаряжать от бытовой электросети. Поэтому plug-in hybrid может передвигаться только на электротяге на большие расстояния – не 1,5–2,0 км. а от 20 до 80 км и более.

Toyota

Гибриды Toyota в Украине

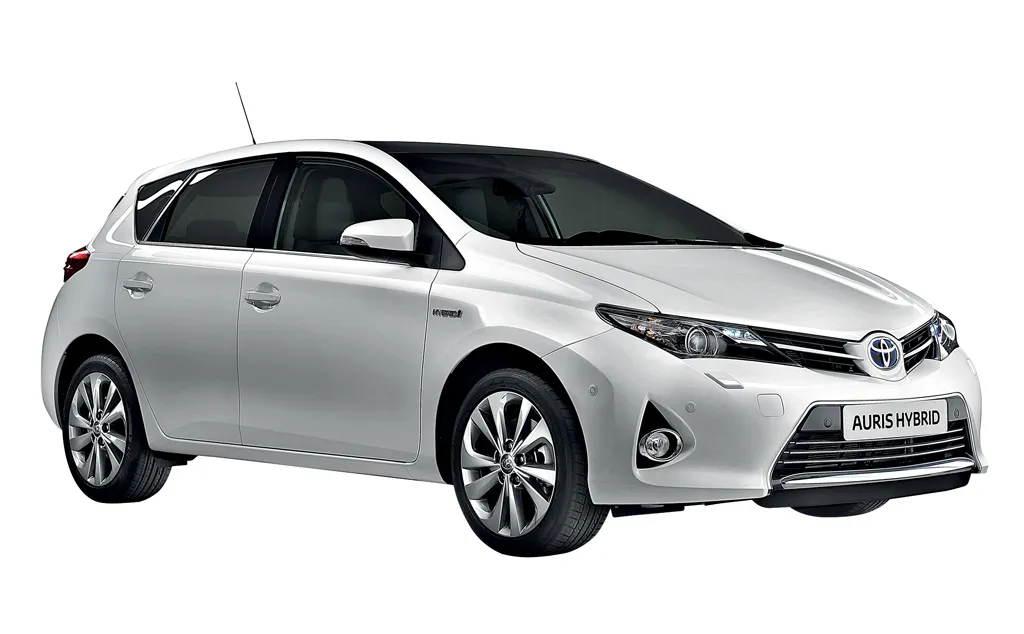

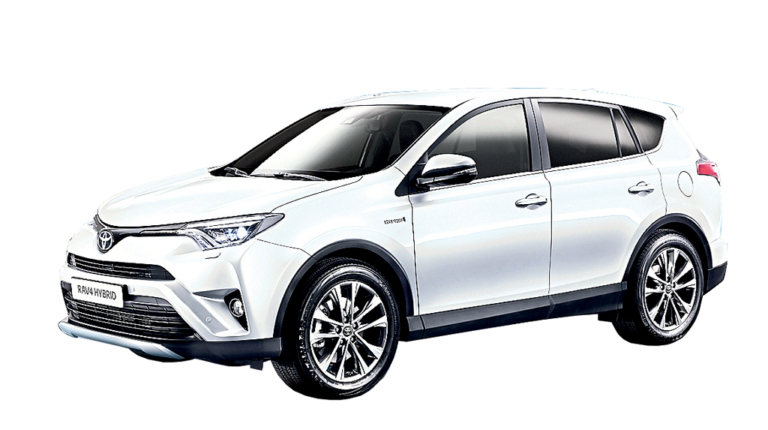

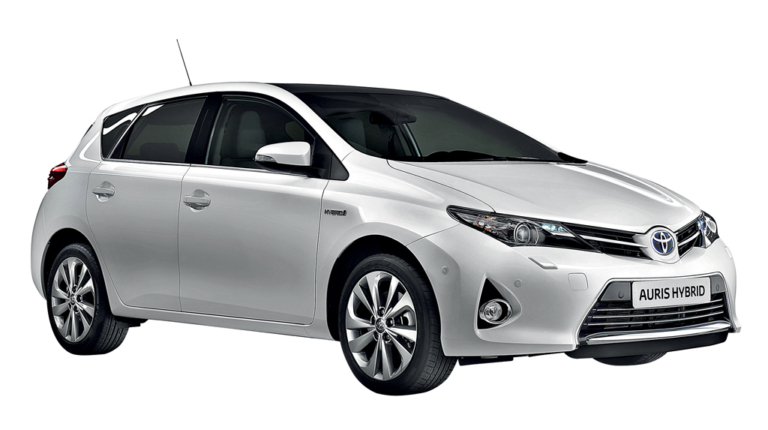

На сегодняшний день лидер в производстве моделей с гибридными силовыми установками компания Toyota представляет в Украине модель Auris Hybrid с гибридной силовой установкой. А в ближайшее время будет презентована гибридная версия нового Toyota RAV4 Hybrid.
