Как работает гибрид Toyota

Как показало время, гибрид Toyota несмотря на свою сложность оказались очень надежными. Так как все-таки работает эта силовая установка?

0

Гибрид модели Toyota Prius за три ее поколения успели настолько усовершенствовать, что сегодня этот силовой агрегат можно встретить и в ряде более популярных массовых моделях Toyota. Так в чем же конструктивные ноу-хау тойотовского гибрида?

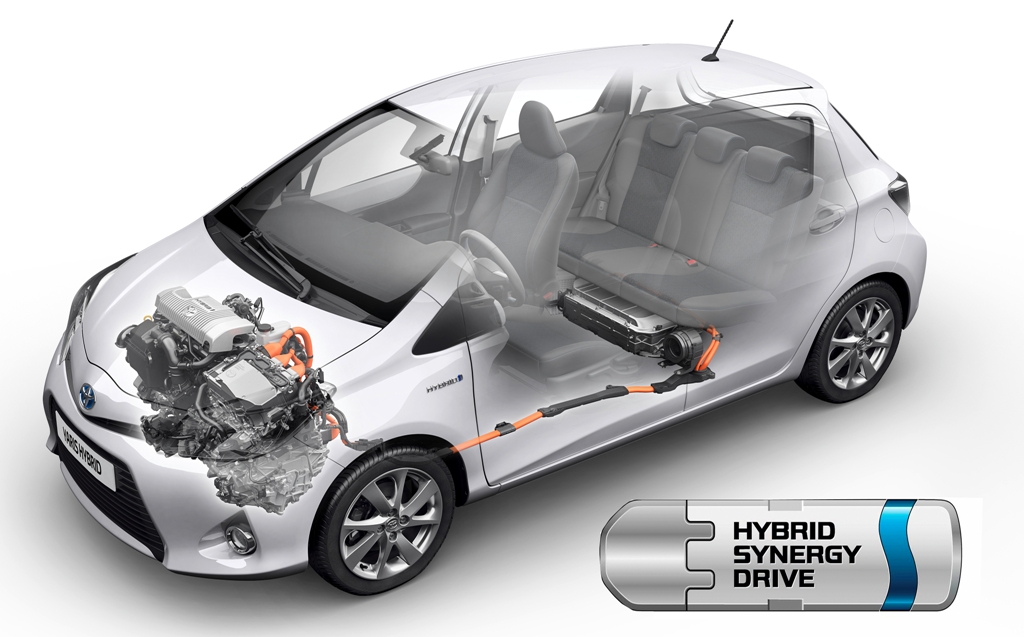

Гибридный силовой агрегат Toyota включает в себя ДВС, два электромотора и планетарный механизм.
Гибридный силовой агрегат Toyota включает в себя ДВС, два электромотора и планетарный механизм.

Конструкция

Гибридная силовая установка Toyota Prius представляет собой последовательно-параллельную конструкцию (комбинированная), в которой крутящий момент на колеса может передаваться от двигателя внутреннего сгорания напрямую и от тягового электромотора в любых пропорциях. Для реализации работы по такой схеме в конструкцию силовой установки был внедрен, так называемый, делитель мощности. Это планетарный механизм с четырьмя шестернями-сателлитами. К наружной шестерне этого механизма подключен тяговый электродвигатель. Так же она непосредственно связана с главной передачей, которая передает крутящий момент к межколесному дифференциалу и далее на колеса. Четыре сателлита в этой конструкции подключены к двигателю внутреннего сгорания, т.е. их оси вращаются вокруг оси центральной солнечной шестерни. Последняя, в свою очередь, связана с управляющим мотор-генератором. Чтобы понять, как эта конструкция работает, следует по отдельности рассмотреть режимы ее работы.

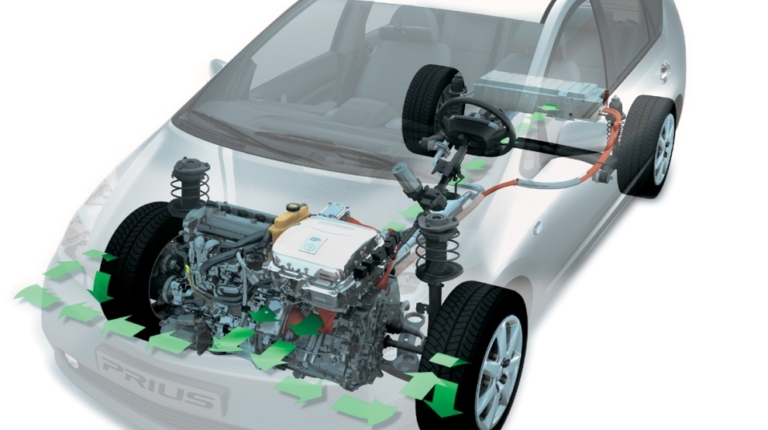

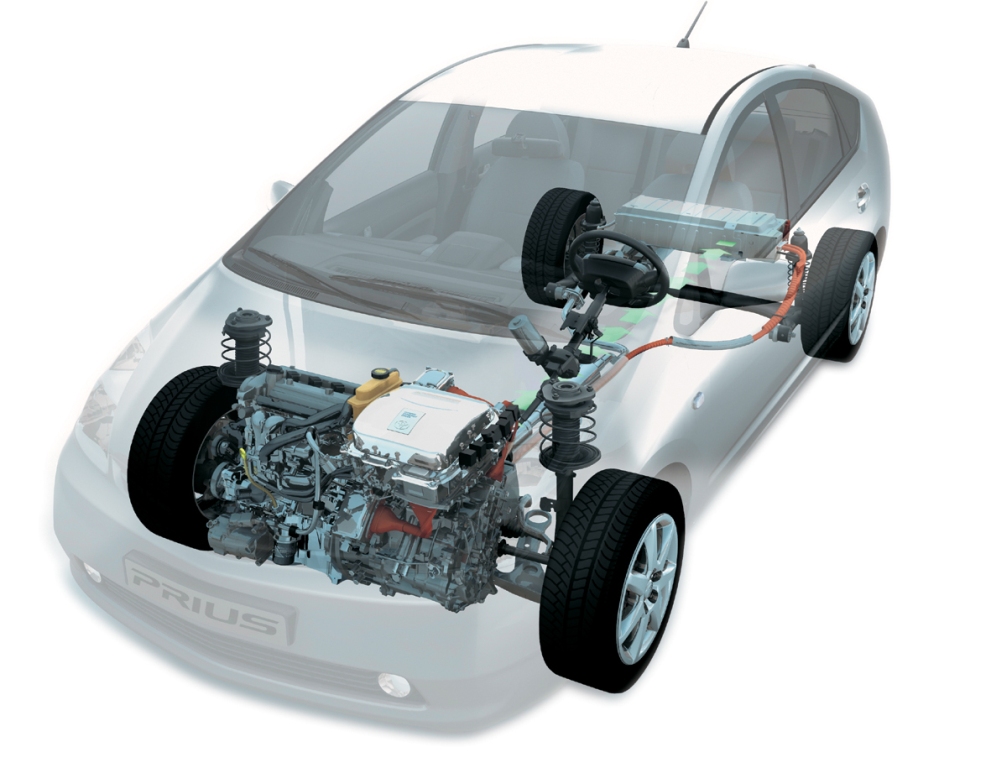

Расположение основных и вспомогательных элементов гибридной силовой установки Toyota Prius.
Расположение основных и вспомогательных элементов гибридной силовой установки Toyota Prius.

Общий принцип работы

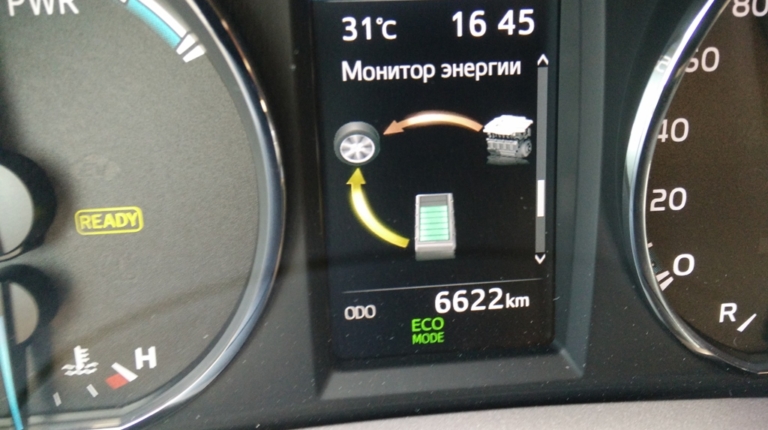

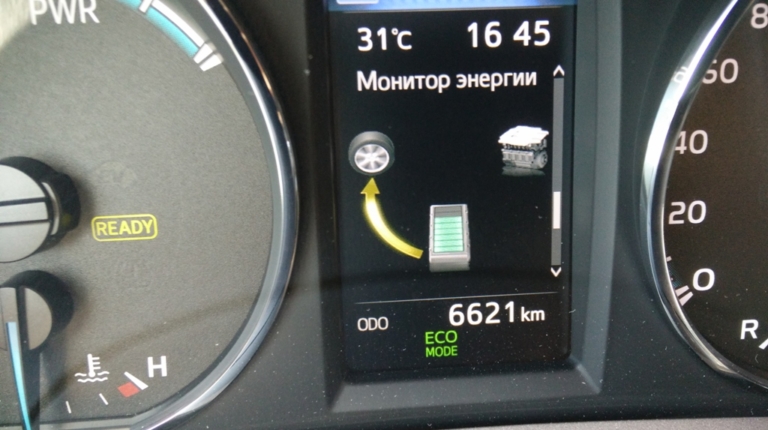

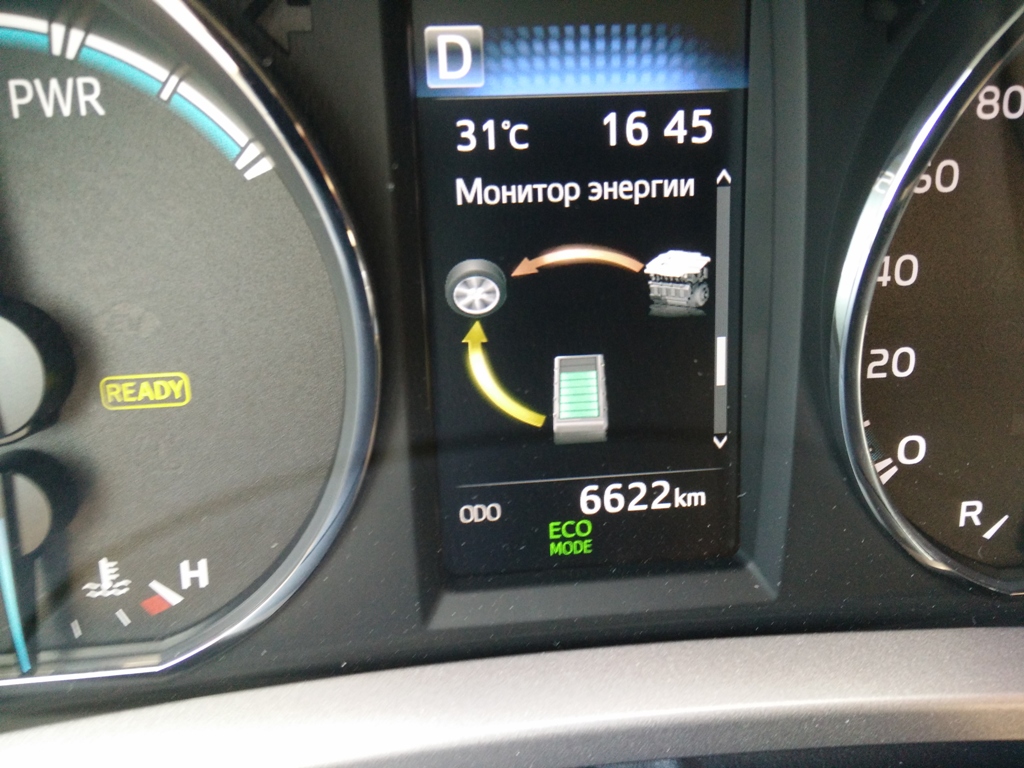

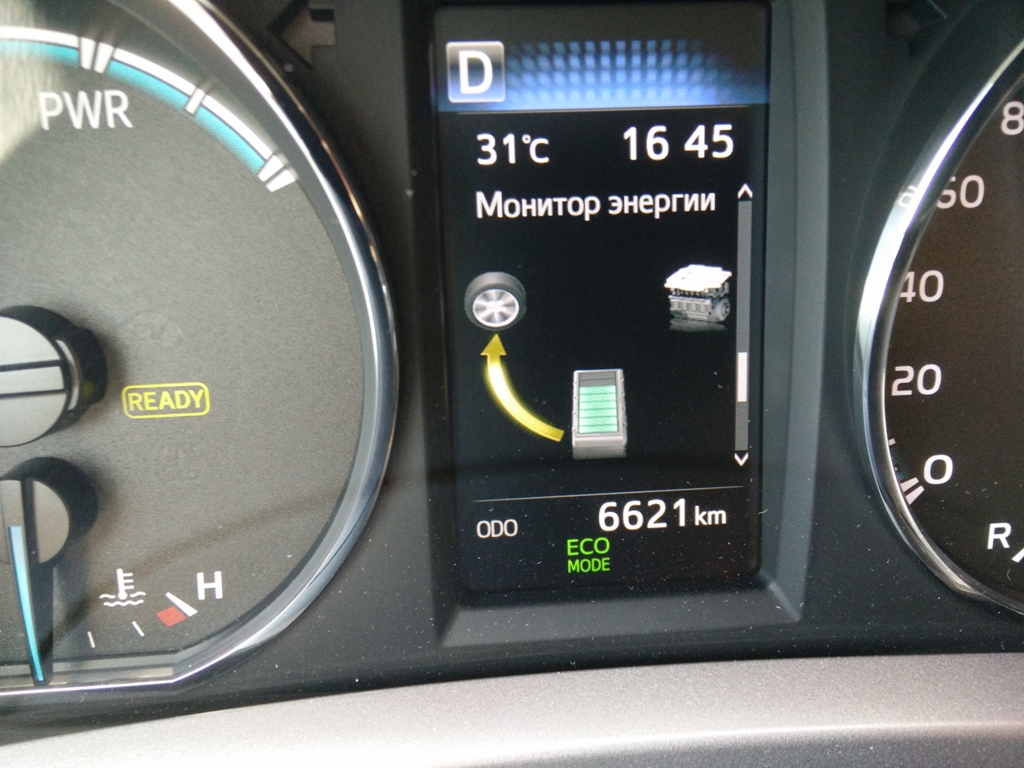

Начальный разгон машине обеспечивает тяговый электромотор-генератор MG2. Он вращает внешнюю шестерню планетарной передачи, через которую момент передается на колеса. Когда мощности тягового электромотора становится недостаточно, в работу вступает бензиновый двигатель. При этом он работает в самом экономичном режиме. Вращая шестерни сателлиты, приводятся в действие как наружная шестерня, так и внутренняя, солнечная, которой управляет мотор-генератор MG1. И именно от поведения MG1 зависит на сколько усилие ДВС передастся на колеса, иными словами это называется «формирование передаточного числа трансмиссии».

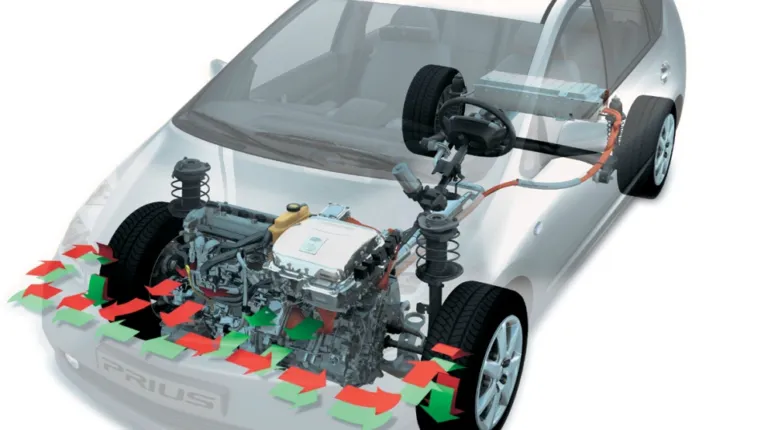

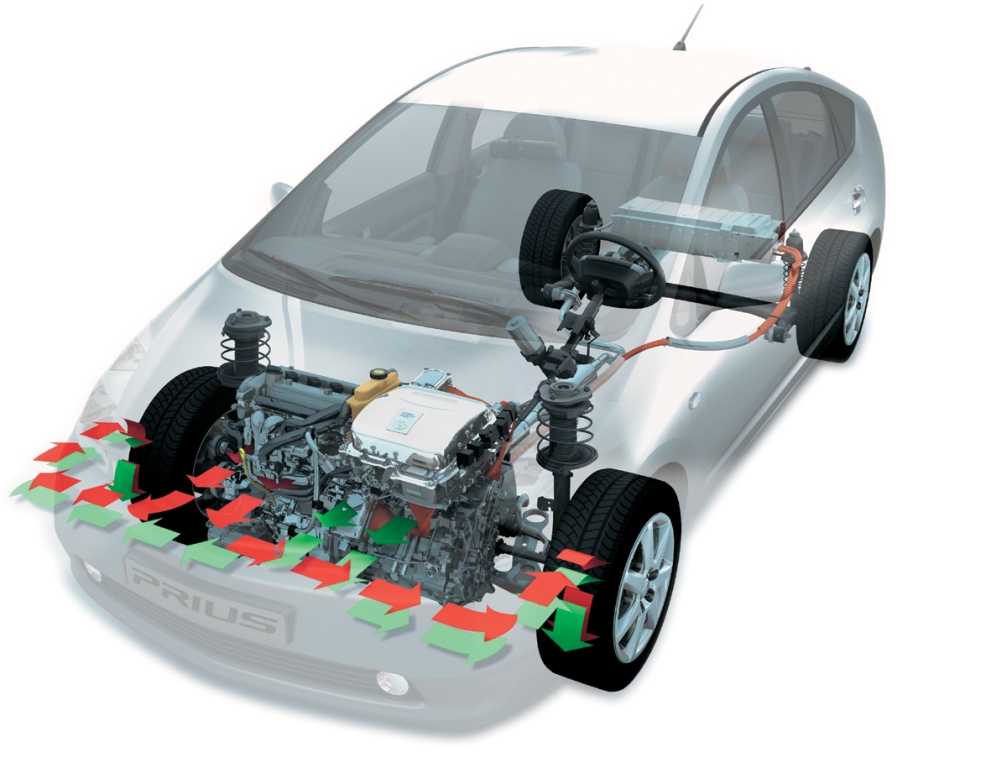

Очень гибкое распределение крутящего момента в гибридной силовой установке Toyota обеспечивает планетарный механизм.
Очень гибкое распределение крутящего момента в гибридной силовой установке Toyota обеспечивает планетарный механизм.

Так же MG1 отвечает за подзарядку батареи в любом режиме (даже стоя на месте) и за запуск двигателя, что делает систему очень гибкой, вне зависимости от режима эксплуатации. Благодаря этому инженерам Toyota удалось получить универсальную систему распределения крутящего момента, которая максимально оптимально распределяет энергию, полученную при сгорании топлива в ДВС. Эта система так же обладает уникальной механической надежностью, поскольку управление крутящим моментом происходит по проводам, минуя традиционное множество сложнейших механических и гидравлических узлов.

ДВС

RAV4_HYBRID_EXTRA02

Делая эко-мобиль с очень умной силовой установкой инженеры Toyota серьезно подошли и к выбору двигателя внутреннего сгорания. Он, как и в целом автомобиль, разработан для максимальной экономии топлива. А так как эта характеристика напрямую зависит от коэффициента полезного действия мотора, т.е. от эффективности использования теплоты сгораемого топлива, было принято решение создавать ДВС, работающие по циклу Аткинсона. В данном моторе, в отличии от двигателей, работающих по циклу Отто, сжатие начинается не в начале хода поршня вверх, а чуть позже, поэтому часть топливо-воздушной смеси выталкивается обратно во впускной коллектор. Благодаря этому удается увеличить рабочий ход, чем увеличивают время использования энергии давления расширяющихся газов, т.е. повышают КПД мотора с соответствующим снижением расхода топлива. Цикл Аткинсона в гибридах более актуален по причине работы ДВС в данной конструкции в более узком диапазоне оборотов.

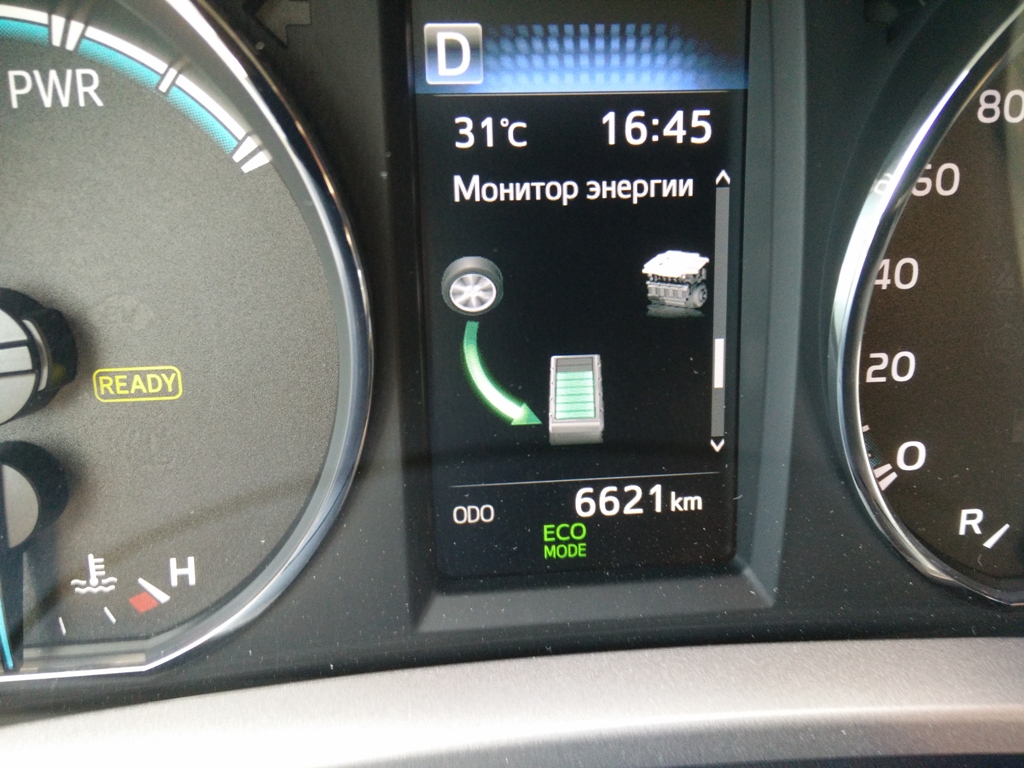

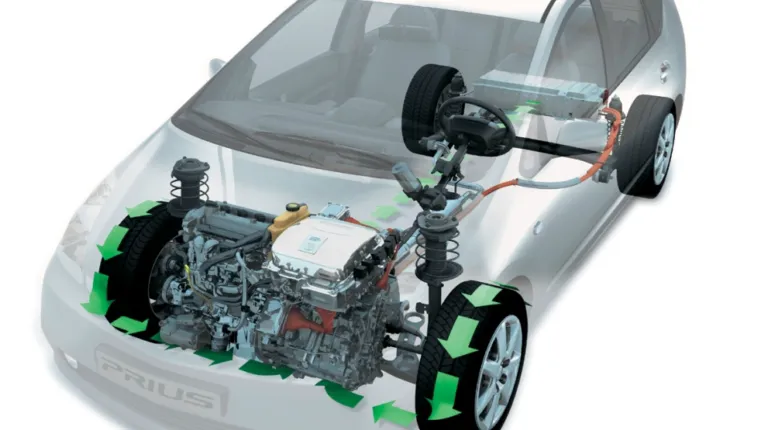

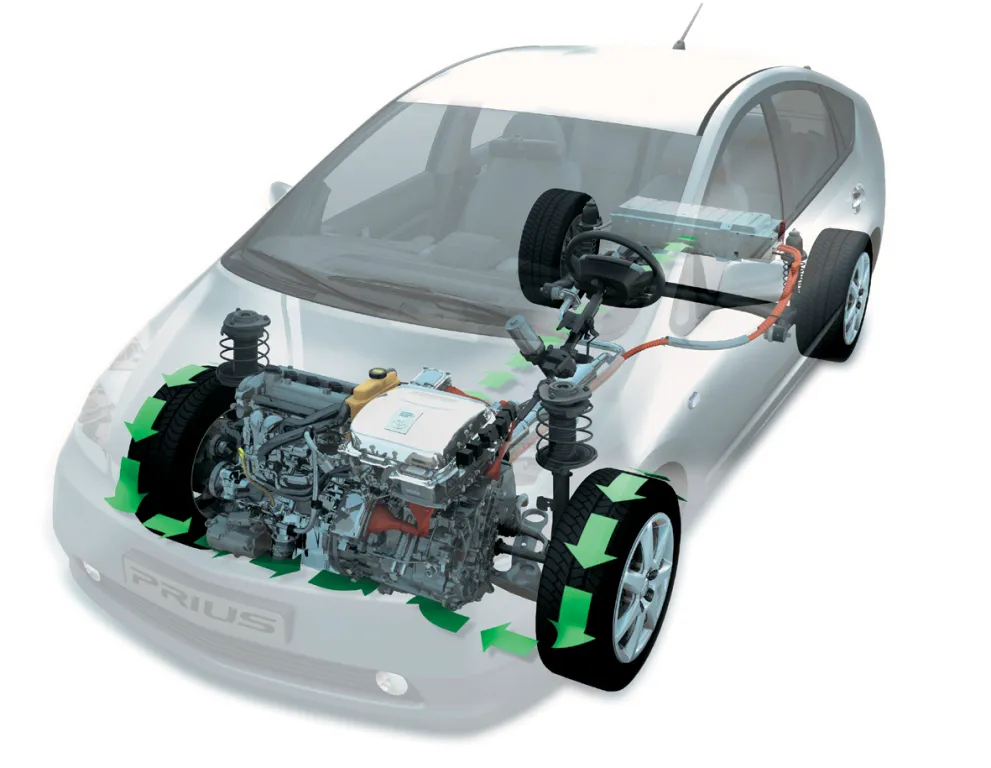

Во время торможения один из электродвигателей начинает работать в режиме генератора, подзаряжая АКБ.
Во время торможения один из электродвигателей начинает работать в режиме генератора, подзаряжая АКБ.

В последнем 4-м поколении Toyota Prius используется 1,8-литровый бензиновый двигатель, мощностью 98 л.с.. В Toyota Yaris Hybrid применен 1,5-литровый двигатель, мощностью 75 л.с., в модели Auris – 1,8-литровый 99-сильный ДВС, и в последней новинке Toyota RAV4 Hybrid использован 2,5-литровый ДВС мощностью 155 л.с. Суммарная мощность силовых установок этих гибридов составляет, соответственно, 122 л.с., 100 л.с., 136 л.с., 197 л.с.

Стоит отметить, что инженеры Toyota продолжают совершенствовать конструкцию ДВС, работающего по циклу Аткинсона. На данный момент уже выпускаются моторы с тепловым КПД (коэффициент полезного действия), который достигает 40%. Ранее этот показатель для данных моторов составлял 38 %, а для ДВС, работающих по циклу Отто – еще меньше. Более высокий коэффициент полезного действия означает более эффективное использование тепла, выделяемого при сгорании топлива. Соответственно, удельная мощность и экономичность новых гибридных агрегатов Toyota  стали еще выше.

Кстати, понятие «холостого хода двигателя» у гибридов Тойота отсутствует. Если блок управления запустил мотор, это означает что: либо заряжается батарея, либо прогревается ДВС, либо обогревается салон, либо автомобиль движется.

Электромоторы

В конструкции гибридной силовой установки Toyota используется два электромотора — управляющий мотор-генератор (MG1) и тяговый мотор-генератор (MG2). Мощность тягового электромотора:

Yaris Hybrid – 45 кВт, 169 Нм;

Auris Hybrid – 60 кВт, 207 Нм;

Prius – 56 кВт, 163 Нм;

RAV4 Hybrid – 105 кВт, 270 Нм; задний электромотор — 50 кВт, 139 Нм;

Кстати, управляющий мотор-генератор в данной конструкции выполняет и функцию стартера. Это позволило исключить из конструкции ДВС классический стартер, которые в случае с ДВС, работающими по циклу Аткинсона не могут запускаться на низких оборотах (у обычных ДВС Отто — 250 об/мин). Данный агрегат для запуска нужно «раскрутить» до оборотов не менее 1000, что и делает управляющий мотор-генератор.

Электроника

За обеспечение работы гибридной силовой установки Toyota отвечают еще ряд систем. Это преобразователь напряжения (инвертор), 520В / 600В / 650В. В него входит бустер, инвертор преобразователь постоянного тока в постоянный ток 14 вольт (для питания бортовой сети, DC/DC) и жидкостная система охлаждения. Последняя нужна для создания наиболее благоприятных условий работы электроники. Она работает с наибольшей производительностью и наименьшими потерями при комнатной температуре (порядка 20 градусов Цельсия). Поскольку инвертор оборудован мощными каскадами транзисторов – они требуют быстрого отвода тепла. Этого же требуют и электромоторы в трансмиссии. Для этого к инвертору и трансмиссии подведена жидкостная система охлаждения, температурный диапазон которой гораздо ниже, чем нормальный температурный диапазон двигателя внутреннего сгорания.

Аккумуляторы

На борту гибридов Toyota установлено два типа аккумуляторных батарей. Одна основная никель-металл-гидридная, которая в разных моделях может иметь разную характеристику:

Yaris Hybrid – 120 ячеек, напряжение — 144 В, емкость — 6,5 А/ч;

Auris Hybrid – 168 ячеек, напряжение – 201,6 В, емкость — 6,5 А/ч;

Prius – 168 ячеек, напряжение – 201,6 В, емкость — 6,5 А/ч;

RAV4 Hybrid – 204 ячейки, напряжение – 244,8 В, емкость — 6,5 А/ч;

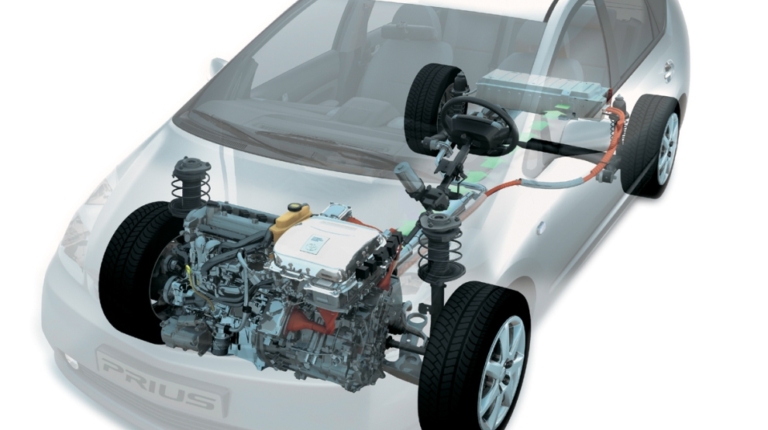

Батарея имеет собственную систему охлаждения.
Батарея имеет собственную систему охлаждения.

У подзаряжаемых гибридов (имеется ввиду Prius PHV) применяется литий-ионная батарея на 95 ячеек с напряжением 351,5 вольт и емкостью 25 А*ч и вспомогательная на 12 вольт (35 А/ч, 45 А/ч, 51 А/ч).
